mit Holzvergaser-Kesseln Typ GS (SE, GSX) von Atmos

Atmos_GSX
Atmos_GS

Die Fa. Atmos ist ein traditionsreiches Familienunternehmen aus Tschechien mit einer Firmengeschichte seit 1935, dessen hochqualitative Produkte in ganz Europa vertrieben werden. In Deutschland werden sie auch unter den Namen Buderus, Sieger, DeDietrich oder Wolf angeboten. Der einzige Unterschied besteht dabei in der Farbe und im Preis.
Weitere Informationen finden Sie auf der Hersteller-Website www.atmos.cz.

Neben der GS- (bzw. SE-) Serie gibt es von Atmos die GSE-Serie, die speziell für das BAFA-Förderprogramm in Deutschland konzipiert wurde.

Weiterhin wurde die RS-Serie für die Vergasung von Holz-Briketts neu entwickelt, ebenso Vergaser für Kohle.

Diese Komplett-Pakete umfassen:

Nennleistung:

15 kW

20 kW

25 kW

32 kW

30 kW

40 kW

50 kW

70 kW

Kessel

GS 15

GS 20

GS 25

GS 32

DC 30 SE

GS 40

GSX 50

GSX 70



Feuerzugsregler Honeywell FR 124



Kesselreinigungszubehör (Schürbesteck, Ascheentnehmer)



Laddomat 21 (= Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil (für Schwerkraftzirkulation zwischen Heizkessel und Pufferspeicher bei Ausfall der Pumpe))

Laddomat 21-100



thermische Ablaufsicherung (schützt den Kessel vor Überhitzung bei Strom- oder Pumpenausfall)



Schmutzfänger für Laddomat



Entlüfter für Laddomat







Rauchgasthermometer



Zugregler



Kesselsicherheitsgruppe



Kappenventil

Pufferspeicher
(grundiert, mit Isolierung,
5 J. Herstellergarantie)

1x 825 ltr

2x 800 ltr

2x 800 ltr

2x 1000 ltr

2x 1000 ltr

3x 800 ltr

3x 1000 ltr

4x 1000 ltr

Ausdehnungsgefäss

100 ltr

200 ltr

200 ltr

200 ltr

200 ltr

250 ltr

300 ltr

400 ltr

Preis
(inkl. 19% MwSt und Versand*)

3149,- €

4199,- €

4699,- €

4899,- €

4449,- €

5775,- €

6475,- €

8175,- €

BAFA-Förderung













2000,-
+ 1000,- €



*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)

Eine vollständige Betriebsanleitung mit Garantieheft und einer Skizze mit einem Vorschlag für den Anschluss wird mitgeliefert.
Gängige Ersatzteile haben wir ständig auf Lager. Wir bekommen wöchentlich Lieferungen ab Werk und können daher kurzfristig auf jede Anfrage reagieren.

Hinweis zur Benennung: Die Kessel der GS-Serie gibt es mit 2 verschiedenen Benennungen: “DC xx GS” und “GS xx”.
Die zweite Bezeichnung wurde von Atmos eingeführt, um das “Problem” der Europäisierung des Marktes in den Griff zu bekommen. Es handelt sich also technisch gesehen jeweils um den gleichen Kessel, allerdings ist der GS xx für den deutschen Markt gedacht, der DC xx GS nicht, was auch aus dem Typenschild (und der Kesselnummer) hervorgeht.
Von uns bekommen Sie die Kessel der GS-Serie, die Atmos für den deutschen Markt bestimmt hat, also die mit der Bezeichnung “GS xx”.

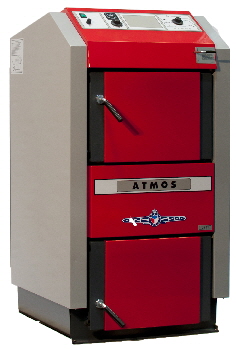

Holzvergaser-Serie GS (SE) von Atmos

Die Kessel sind für Holzverbrennung auf dem Prinzip der Generatorvergasung unter Anwendung eines Abzugsventilators konstruiert, der die Abgase aus dem Kessel absaugt oder den Kessel mit Luft versorgt. Der Kesselkorpus ist ein Schweißteil aus Stahlblech mit einer Stärke von 3-8 mm. Gebildet wird er aus einem Trichter für Brennstoffbeschickung, der im unteren mit einem hitzebeständigen Formstück mit einer Längsöffnung für den Abzug von Abgasen und Gasen versehen ist. Der darunter liegende Nachbrennbereich ist mit keramischen Formstücken ausgestattet. Im hinteren Teil vom Kesselkorpus befindet sich der vertikal geführte Abgaskanal, der im oberen Teil mit einer Anheizklappe versehen ist. Der obere Bereich des Abgaskanals ist mit einem Abzugstutzen zum Anschluss an die Esse ausgestattet.


GS

SE

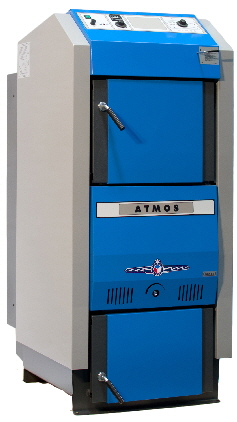

GSX

  • Möglichkeit, großes Stückholz zu verbrennen
  • Die Primär- und Sekundärluft wird auf hohe Temperatur angewärmt - höherer Wirkungsgrad
  • Nach dem Ausbrennen des Brennstoffs schaltet der Ventilator automatisch ab.
  • Einfache Bedienung und Reinigung
  • Keramischer Verbrennungsraum - hoher Wirkungsgrad
  • Großer Brennstoffbehälter
  • Großer Raum für Asche (bei Holz erfolgt die Entnahme 1x pro Woche)
  • Kessel ohne Rohrwand - einfachere Reinigung
  • Geringe Abmessungen und niedriges Gewicht
  • Hohe Qualität
  • GSX-Kessel mit extra großem Füllvolumen (210 Liter)
  • Für den DC 30 SE gibt es einen Umrüstsatz zur Ausrüstung mit einem Pelletsbrenner.

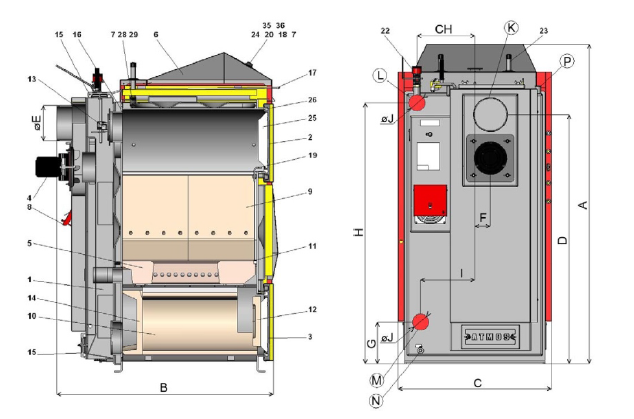

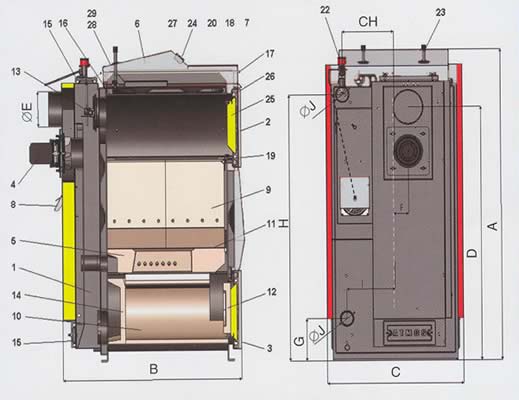

BESCHREIBUNG ZUR KESSEL - ZEICHNUNG

1. Kesselkörper
2. Nachlegetür
3. Aschenraumtür
4. Druck, Abzugsventilator (S)
5. Hitzebeständiges Formstück - Düse
6. Steuerpaneel
7. Sicherheitsthermostat
8. Regulierungsklappe
9. Hitzebeständiges Formstück - Seite des Feuerraumes - GS
10. Hitzebeständiges Formstück - GS - Kugelraum L+R
11. Dichtung - Düsen
12. Hitzebeständiges Formstück - Halbmond
13. Einfeuerungsklappe

14. Hitzebeständiges Formstück - GS - hintere Front des Kugelraumes
15. Putzdeckel
16. Blende
17. Zugstange der Einfeuerungsklappe
18. Thermometer
19. Blende des Feuerraumes
20. Schalter
22. Leistungsregler - Honeywell FR 124
23. Kühlschleife
24. Ventilatorthermostat
25. Türfüllung - Sibral
26. Türsicherung - Schnur 18 x 18
27. Abgasthermostat

Masse

GS 15

GS 20

GS 25

GS 32

DC 30 SE

GS 40

GSX 50

GSX 70

A

1280

1260

1260

1260

1200

1410

1563

1648

B

670

845

1045

1045

970

1045

1042

1068

C

678

680

680

680

670

680

678

678

D

950

950

950

950

946

1099

997

1054

E

152

152

152

152

152

152

152

180

F

69

69

69

69

75

69

70

70

G

185

185

185

185

180

185

184

184

H

185

1008

1008

1008

1000

1152

1287

1372

CH

256

256

256

256

255

256

255

255

I

256

256

256

256

255

256

255

255

J

6/4"

6/4"

6/4"

6/4"

6/4"

2"

2"

2"

Technische Daten: Typ ATMOS



GS 20

GS 20

GS 25

GS 32

DC 30 SE

GS 40

GSX 50

GSX 70

LEISTUNG

kW

15

20

25

32

30

40

35-49

70

VORGESCHRIEBENER SCHORNSTEINZUG

Pa

16

20

23

24

22

25

25

30

KESSELGEWICHT

kg

302

343

431

436

345

485

527

571

NACHFÜLLVOLUMEN

dm3

66

85

125

125

140

160

210

210

MAX. BRENNHOLZLÄNGE

mm

250

330

530

530

530

530

530

530

WIRKUNGSGRAD

%

91,2

>89

88,8

89,3

86,4

85,8

90,6

87,8

MESSWERT CO

mg/m³

172

242

88

179

263

281

124

140

MESSWERT STAUB

mg/m³

10

14

11

13

12

9

10

7

WASSERINHALT

l



64

80

80

80

90

120

132

MIN. RÜCKLAUFTEMPERATUR



65 °

BRENNSTOFF



STÜCKHOLZ MIT FEUCHTE 12 - 20 %
HEIZWERT 15 - 18 MJ/kg, Ø 80 - 150 mm

Kesselklasse nach DIN EN303-5



3

3

3

Weitere Informationen zu den Kesseln und technische Daten:

Prospekt und Datenblatt

(Um diese Informationen betrachten zu können, benötigen Sie den Acrobat Reader von Adobe.
Dieses Programm können Sie kostenlos unter folgender Adresse downloaden: www.adobe.de)
