mit Vergaser-Kesseln für Holzbriketts (Typ RS) von Atmos

Die Vergaser der Serie RS von Atmos sind für die Verbrennung von Holzbriketts und Scheitholz entwickelt worden.  Man kann in Ihnen Holzbriketts mit Durchmesser 75-100 mm und Länge 200-300 mm verfeuern, ebenso Scheitholz bis zu 330 mm Scheitholzlänge.
Als Ersatzbrennstoff sind Kohlebriketts möglich.

Daneben stellt Atmos reine Holzvergaser und auch Kohlevergaser  her.

Die Fa. Atmos ist ein traditionsreiches Familienunternehmen aus Tschechien mit einer Firmengeschichte seit 1935, dessen hochqualitative Produkte in ganz Europa vertrieben werden. In Deutschland werden sie auch unter den Namen Buderus, Sieger, DeDietrich oder Wolf angeboten. Der einzige Unterschied besteht dabei in der Farbe und im Preis.
Weitere Informationen finden Sie auf der Hersteller-Website www.atmos.cz.



Diese Komplett-Pakete umfassen:

Nennleistung:

26 kW

32 kW

Kessel

DC 24 RS

DC 30 RS



Feuerzugsregler Honeywell FR 124



Kesselreinigungszubehör (Schürbesteck 4 tlg, Ascheentnehmer)



Laddomat 21 (= Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil (für Schwerkraftzirkulation zwischen Heizkessel und Pufferspeicher bei Ausfall der Pumpe))



thermische Ablaufsicherung (schützt den Kessel vor Überhitzung bei Strom- oder Pumpenausfall)



Schmutzfänger für Laddomat



Entlüfter für Laddomat



Rauchgasthermometer



Zugregler



Kesselsicherheitsgruppe



Kappenventil

Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)

2x 800 ltr

2x 1000 ltr

Ausdehnungsgefäss

200 ltr

200 ltr

Preis
(inkl. 19% MwSt und Versand*)

4099,- Euro

4565,- Euro

*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)

Eine vollständige Betriebsanleitung mit Garantieheft und einer Skizze mit einem Vorschlag für den Anschluss wird mitgeliefert.
Gängige Ersatzteile haben wir ständig auf Lager. Wir bekommen wöchentlich Lieferungen ab Werk und können daher kurzfristig auf jede Anfrage reagieren.

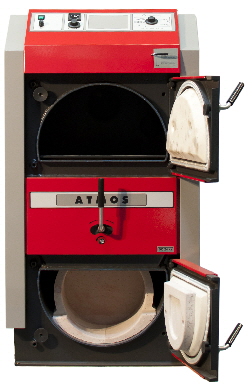

Vergaser für Holzbriketts Typ RS

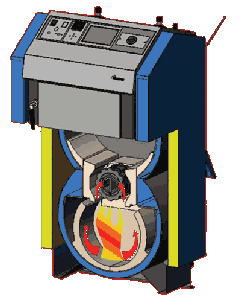

Die speziellen Vergaserkessel für Holzbriketts und Stückholz sind mit einer keramischen Brennkammer und einem Drehrost aus Guss ausgestattet:

  • Gussrost in eine keramische Schale eingesetzt.
  • Sekundärluft vorgewärmt
  • keramische Brennkammer - perfekter Vergasungsprozess
  • hoher Wirkungsgrad bis 90%
  • einfache Reinigung durch Atmos-Drehrost
  • stabile Blechverkleidung
  • modernes Design
  • hervorragendes Preis-Leistungsverhältnis

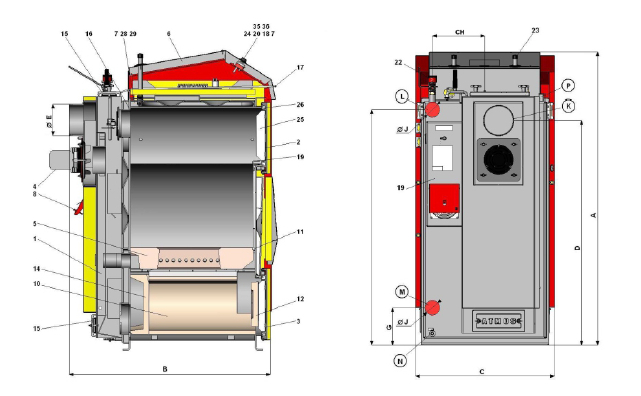

BESCHREIBUNG ZUR KESSEL - ZEICHNUNG

1. Kesselkörper
2. Nachlegetür
3. Aschenraumtür
4. Druck, Abzugsventilator (S)
5. Hitzebeständiges Formstück - Düse
6. Steuerpaneel
7. Sicherheitsthermostat
8. Regulierungsklappe
9. Hitzebeständiges Formstück - Seite des Feuerraumes - GS
10. Hitzebeständiges Formstück - GS - Kugelraum L+R
11. Dichtung - Düsen
12. Hitzebeständiges Formstück - Halbmond
13. Einfeuerungsklappe

14. Hitzebeständiges Formstück - GS - hintere Front des Kugelraumes
15. Putzdeckel
16. Blende
17. Zugstange der Einfeuerungsklappe
18. Thermometer
19. Blende des Feuerraumes
20. Schalter
22. Leistungsregler - Honeywell FR 124
23. Kühlschleife
24. Ventilatorthermostat
25. Türfüllung - Sibral
26. Türsicherung - Schnur 18 x 18
27. Abgasthermostat

MASSE

DC 24 RS

DC 30 RS

A

1279

1279

B

762

842

C

678

678

D

949

722

E

152

152

F

69

69

G

184

184

H

1005

1005

CH

256

256

I

256

256

J

6/4’’

6/4’’

TECHNISCHE DATEN:



DC 24 RS

DC 30 RS

LEISTUNG

kW

26

32

VORGESCHRIEBENER SCHORNSTEINZUG

Pa

22

24

KESSELGEWICHT

kg

331

365

NACHFÜLLVOLUMEN

dm3

93

93

BRENNSTOFF



BRIKETTS

BRIKETTS

ERSATZBRENNSTOFF



*HOLZ

*HOLZ

MAX. BRENNHOLZLÄNGE

mm

330

330

WASSERINHALT

l

58

65

MIN. RÜCKLAUFTEMPERATUR



65 °C

WIRKUNGSGRAD

%

86,6

90,7

CO BEI 13% O2 (Holzbriketts )

mg/m3

338

96

STAUBANTEIL BEI 13% O2  (Holzbriketts )

mg/m3

11

10

ABGASMASSENSTROM

kg/s

0,015

0,018

ABGASTEMPERATUR

°C

214

167

KESSELKLASSE NACH EN 303-5



3

3

Weitere Informationen zu den Kesseln und technische Daten:

Prospekt und Datenblatt

(Um diese Informationen betrachten zu können, benötigen Sie den Acrobat Reader von Adobe.
Dieses Programm können Sie kostenlos unter folgender Adresse downloaden: www.adobe.de)



Sie brauchen einen anderen Kessel?

Kein Problem! Wir haben eine grosse Auswahl zu bieten.
