mit Holzvergaser-Kesseln Typ GSE von Atmos

Die Holzvergaser der Serie GSE von Atmos stellen eine Weiterentwicklung der Serie GS, bzw. SE mit höherem Wirkungsgrad dar. Sie erfüllen die Voraussetzungen für die BAFA-Förderung.

Die Fa. Atmos ist ein traditionsreiches Familienunternehmen aus Tschechien mit einer Firmengeschichte seit 1935, dessen hochqualitative Produkte in ganz Europa vertrieben werden. In Deutschland werden sie auch unter den Namen Buderus, Sieger, DeDietrich oder Wolf angeboten. Der einzige Unterschied besteht dabei in der Farbe und im Preis.
Weitere Informationen finden Sie auf der Hersteller-Website www.atmos.cz.

Weiterhin wurde die RS-Serie für die Vergasung von Holz-Briketts neu entwickelt, ebenso Vergaser für Kohle.



Diese Komplett-Pakete umfassen:

Nennleistung:

18 kW

23 kW

25 kW

29,8 kW

40 kW

49 kW

Kessel

DC 18 GSE

DC 22 GSE
Komfort
mit Anschlussset

DC 25 GSE

DC 30 GSE

DC 40 GSE

DC 50 GSE



Feuerzugsregler Honeywell FR 124



Kesselreinigungszubehör (Schürbesteck 4 tlg, Ascheentnehmer)



Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil (für Schwerkraftzirkulation zwischen Heizkessel und Pufferspeicher bei Ausfall der Pumpe)



thermische Ablaufsicherung (schützt den Kessel vor Überhitzung bei Strom- oder Pumpenausfall)



Schmutzfänger



Rauchgasthermometer



Zugregler



Kesselsicherheitsgruppe



Kappenventil

Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)

1x 1000 ltr

2x 800 ltr

2x 800 ltr

2x 1000 ltr

3x 800 ltr

3x 1000 ltr

Ausdehnungsgefäss

100 ltr

200 ltr

200 ltr

200 ltr

300 ltr

300 ltr

Preis
(inkl. 19% MwSt und Versand*)

6999,- Euro

11445,- Euro*

9099,- Euro

9599,- Euro

11199,- Euro

12299,- Euro

BEG-Förderung

    30%
+ 20% + 30%

    30%
+ 20% + 30%

    30%
+ 20% + 30%

   30%
+ 20% + 30%





*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)

Neu: Ab sofort sind die Kessel DC 18 GSE, DC 25 GSE und DC 30 GSE auch in der Komfort-Ausführung erhältlich: mit eingebauter ACD004-Regelung und automatischer Zündung.
Aufpreis: 1499,- Euro inkl. 19% MwSt.
*Den DC 22 GSE gibt es nur noch in der Komfort-Ausführung, zusätzlich mit Pumpengruppe, werkseitig verrohrt

Passende Partikelabscheider finden Sie hier.

Eine vollständige Betriebsanleitung mit Garantieheft und einer Skizze mit einem Vorschlag für den Anschluss wird mitgeliefert.
Gängige Ersatzteile haben wir ständig auf Lager.

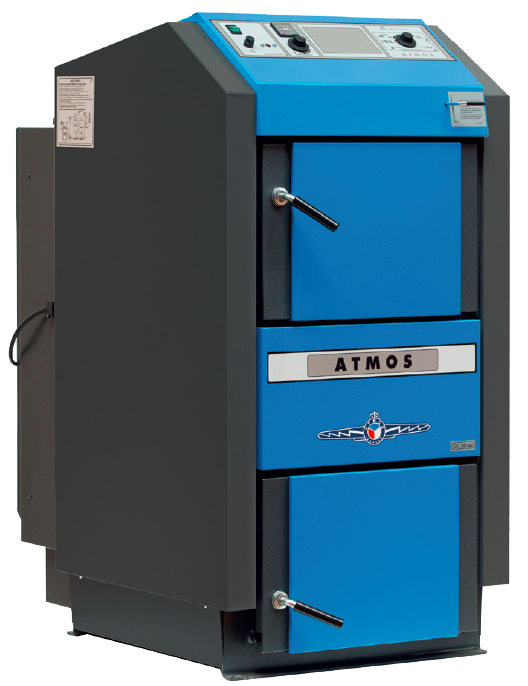

Holzvergaser-Serie GSE von Atmos

Der umweltfreundliche Warmwasserkessel ATMOS ist für die Beheizung von Einfamilienhäusern und anderen ähnlichen Objekten bestimmt. Die Kessel eignen sich je nach Typ für Leistungen von 23, 25, 30, 40 und 49 kW. Die Kessel sind ausschließlich für die Verbrennung von Stückholz konstruiert worden. Zum Heizen können alle Arten trockenen Holzes verwendet werden, insbesondere jedoch Holzscheite, Holzklötze bis zu einer maximalen Länge von 330 – 530 mm je nach Kesseltyp.
Der Kesselkörper ist ein Schweißteil aus Stahlblechen von 8-3 mm. Dazu gehört ein Brennstoffspeicher, der im unteren Teil mit einem feuerfesten Formstück mit einer länglichen Öffnung für das Durchströmen der Abgase und Gase versehen ist. Der Nachbrennraum unterhalb ist mit keramischen Formteilen bestückt. Im hinteren Teil des Kesselkörpers befindet sich ein senkrechter Brennstoffkanal, wo sich im oberen Teil die Anheizklappe befindet. Der hintere Teil des Sammelkanals ist mit einem Abzugsrohr für den Anschluß an den Schornstein versehen.

  • Umweltfreundliches Verbrennungsverfahren (CO-Immissionen < 250 mg/m3, Wirkungsgrad > 90 %) - subventionierte Kessel für Deutschland
  • Der BAFA - förderfähige Holzvergaserkessel mit einmaligem Preis-Leistungsverhältnis
  • Möglichkeit, grosses Stückholz zu verbrennen
  • Die Primär- und Sekundärluft wird auf hohe Temperatur angewärmt - höherer Wirkungsgrad
  • Nach dem Ausbrennen des Brennstoffs schaltet der Ventilator automatisch ab.
  • Einfache Bedienung und Reinigung
  • Keramischer Verbrennungsraum - hoher Wirkungsgrad
  • Vergrößerte Wärmetauscherflächen für bessere Energieausnutzung
  • Großer Brennstoffbehälter
  • Großer Raum für Asche (bei Holz erfolgt die Entnahme 1x pro Woche)
  • Kessel mit Rohrwand - einfachere Reinigung
  • Geringe Abmessungen und niedriges Gewicht
  • Hohe Qualität

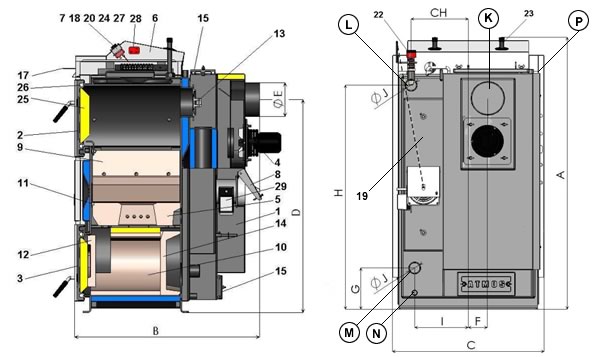

BESCHREIBUNG ZUR KESSEL - ZEICHNUNG

 1. Kesselkörper
 2. Fülltüre
 3. Reinigungstüre
 4. Abzugesventilator
 5. Hitzebeständiges Formstück - Düse
 6. Schaltfeld
 7. Sicherheitsthermostat für Kessel
 8. Luftregulierklappe
 9. Feuerbeständiges Formstück - beim Typ GS
- Seite der Freuerstelle
10. Feuerbeständiges Formstück - beim Typ GS - Kugelraum
11. Dichtung - Düse - 12x12 (14x14)
12. Feuerbeständiges Formstück - Halbmond
13. Anheizklappe
14. Feuerbeständiges Formstück - beim Typ GS - hintere Stirnseite vom Kugelraum
15. Reinigungsdeckel
17. Hebel der Anheizklappe
18. Thermometer

19. Saugkanal - Luftkanal
20. Schalter
22.Zugregler - Honeywell FR 124
23. Wärmetauscher für thermische Ablaufsicherung
24. Regulierungs-Ventilatorthermostat
25. Türfüllung - Sibral
26. Türdichtung - Schnur 18x18
27. Rauchgas-thermostat
28. Rauchgas-thermostat 2
29. Servoklappe BELIMO
30. Kondensator
31. Sicherheitsthermostat für Pumpe 95 °C
32. Servomotor BELIMO

K - Stutz des Rauchabzugskanals
L - Vorlauf
M - Rücklauf
N - Muffe für Einlasshahn
P - Muffe für den Sensor des die Kühlschleife
steuernden Ventils (TS 130, STS 20)

Masse

DC 18 GSE

DC 22 GSE

DC 25 GSE

DC 30 GSE

DC 40 GSE

DC 50 GSE

A

1281

1281

1281

1281

1431

1431

B

830

830

1030

1030

1120

1120

C

680

680

680

680

680

680

D

945

945

1095

945

1095

1095

E

152

152

152

152

152

152

F

87

87

87

87

87

87

G

185

185

185

185

185

185

H

1005

1005

1150

1005

1150

1150

CH

255

255

255

255

255

255

I

240

240

240

240

240

240

J

6/4"

6/4"

6/4"

6/4"

2"

2"

Kesseltyp

ATMOS



DC 18 GSE

DC 22 GSE

DC 25 GSE

DC 30 GSE

DC 40 GSE

DC 50 GSE

Leistung des Kessels

kW

19

23

25

29,8

40

49

Heizfläche

m2

2,5

2,5

3,0

3,1

3,8

4,1

Volumen des Brennstoffschachts

dm3

86

86

110

130

170

170

Vorgeschriebener Schornsteinzug

mbar

0,16

0,18

0,18

0,20

0,22

0,24

Maximaler Wasserüberdruck

kPa

250

250

250

250

250

250

Gewicht des Kessels

kg

376

373

469

466

548

565

Durchmesser des Abzugkanals

mm

152

152

152

152

152

152

Höhe des Kessels

mm

1200

1200

1350

1200

1350

1350

Breite des Kessels

mm

680

680

680

680

680

680

Tiefe des Kessels

mm

830

830

830

1030

1120

1120

Abdeckung des Elektroteils

IP

20

20

20

20

20

20

Elektrische Leistungsaufnahme

W

50

50

50

50

50

50

Wirkungsgrad des Kessels

%

90,7

90,7

91,0

90,8

90,0

91,0

Maximaler Schallpegel

dB

65

65

65

65

65

65

Vorgeschriebene
Brennstoffe

trockenes Holz mit einer Heizleistung von 15 – 17 MJ.kg
Wassergehalt 12 % - 20%, Durchmesser 80 – 150 mm

Durchschnittlicher Brennstoffverbrauch

kg.h



5,2

6

7,1

10

13

pro Heizsaison

1 kW = 1 Raummeter

Maximale Scheitlänge

mm

330

330

530

530

530

530

Wasservolumen im Kessel

l

73

73

80

105

112

128

Anschlußspannung:

V/Hz

230/50

Abgastemperatur bei Nenn-Wärmeleistung

°C

145

158

132

155

175

183

Kohlenmonoxid (CO) bei Nenn-Wärmeleistung

mg/m3

152

140

97

73

100

163

Staub bei Nenn-Wärmeleistung

mg/m3

12

14

11

10

9

15

Abgasmassenstrom bei Nenn-Wärmeleistung

kg/s

0,014

0,014

0,017

0,017

0,021

0,025

Wasserseitiger Widerstand

mbar

0,22

0,22

0,21

0,22

0,23

0,24

Kesselklasse



3

3

3

3

3

3

Brenndauer für Holz bei Nenn-Wärmeleistung



2

2

2

2

2

2

Einstellbereich des Temperaturreglers

°C

75 ÷ 95

Fülloffnungsabmessungen

mm

(Ø)450 x 260

Kaltwassertemperaturdruck
für Sicherheitswärmetauscher

°C/bar

20° / 2

Weitere Informationen zu den Kesseln und technische Daten:

Prospekt und Datenblatt

(Um diese Informationen betrachten zu können, benötigen Sie den Acrobat Reader von Adobe.
Dieses Programm können Sie kostenlos unter folgender Adresse downloaden: www.adobe.de)
