Kohle-Kombi

Komplett-Anlagen
mit Kombi-Kesseln von Atmos
(Scheitholz/Pellets/Öl)

Diese Kombi-Kessel gibt es jeweils in einer Ausführung für Pellets und einer für Heizöl. Der Unterschied ist die untere Türe und die untere Keramik.

Neben den Kombi-Kesseln Scheitholz/Pellets stellt Atmos auch reine Pellets-Kessel her, die mit Scheitholz als Ersatzbrennstoff beschickt werden können.

Weiterhin gibt es einen neuen Kombi-Kessel für Braunkohle-Scheitholz-Pellets-Öl.

Die Fa. Atmos ist ein traditionsreiches Familienunternehmen aus Tschechien mit einer Firmengeschichte seit 1935, dessen hochqualitative Produkte in ganz Europa vertrieben werden. In Deutschland werden sie auch unter den Namen Buderus, Sieger, Wolf oder DeDietrich angeboten. Der einzige Unterschied besteht dabei in der Farbe und im Preis.

Diese Komplett-Pakete umfassen:

Nennleistung:

25 kW

29,8 kW

Kessel

DC 25 GSP

DC 30 GSP



Leistungsregler Honeywell FR 124



Laddomat 21 (= Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil (für Schwerkraftzirkulation zwischen Heizkessel und Pufferspeicher bei Ausfall der Pumpe))



thermische Ablaufsicherung (schützt den Kessel vor Überhitzung bei Strom- oder Pumpenausfall)



Schmutzfänger für Laddomat



Entlüfter für Laddomat



Rauchgasthermometer



Zugregler



Kesselsicherheitsgruppe



Kappenventil



1x Pelletbrenner Atmos A25 GSP
inkl. Fühlerset für Pufferhalteschaltung



1x Förderschnecke geradläufig, 1,5 m

Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)

2x 800 ltr

2x 1000 ltr

Ausdehnungsgefäss

200 ltr

200 ltr

Preis
(inkl. 19% MwSt und Versand*)

8999,- Euro

9349,- Euro

BAFA-Förderung

3500,-
+ 1300,- Euro

3500,-
+ 1300,- Euro

*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)

Optionales Zubehör (auch nachrüstbar):

  • Pelletbehälter (250, 500 oder 1000 ltr)
  • Sacksilo
  • Pellets-Saugvorrichtung (als Aufsatz auf die Vorratsbehälter)
    Druckluftreinigung des Brenners

zur Lagerung der Pellets s. hier.

Eine vollständige Betriebsanleitung mit Garantieheft und einer Skizze mit einem Vorschlag für den Anschluss wird mitgeliefert.
Gängige Ersatzteile haben wir ständig auf Lager.

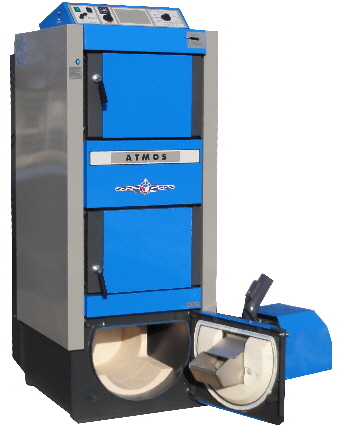

Kombi-Kessel von Atmos

Die  Reihe kombinierter Kessel ermöglicht die Verbrennung von Holz auf dem Prinzip einer Generatorvergasung in Verbindung mit einem Pellets-, oder  Heizöl-Brenner. Der Kessel macht es möglich, den Brennstoff zu wechseln - man heizt mit Pellets oder Heizöl, je nach dem, was für ein Brenner im Kessel montiert ist. Im Bedarfsfall kann selbstverständlich ein Kessel ohne Brenner bezogen werden, wobei Sie den Brenner entsprechend Ihrem Wunsch später auswählen, oder diesen aus dem alten Kessel benutzen können.

Der Kessel selbst ist als Einheit mit drei untereinanderliegenden Kammern konstruiert. Die zwei oberen Kammern dienen zur Holzvergasung, so wie man dies bei den klassischen Vergasungskesseln kennt, die zu unserer Standardproduktion gehören. Die dritte, unterste Kammer ist an der Vorderseite mit dem jeweiligen Brenner versehen und mit Keramik für optimale Verbrennungsqualität verkleidet. Beide Systeme sind durch einen Wassermantel voneinander getrennt, sodass sie sich gegenseitig nicht sehr beeinflussen und dadurch der Kessel einen hohen Wirkungsgrad beim Heizen mit einzelnen Brennstoffen erreicht. Der Abzug von Abgasen in die Esse erfolgt über einen Ausgangsstutzen, sodass eine Esse ausreicht.



  • mögliche Kombination einzelner Brennstoffarten - Wechseln der Brennstoffarten erfolgt ohne Kesselmodifikation Holz + Pellets, Holz + Heizöl
  • möglicher Wechsel einzelner Brenner
  • hoher Heizwirkungsgrad bei einzelnen Brennstoffen - praktisch genauso hoch wie bei speziellen Heizöl- oder Pelletskesseln (bis zu 90,2% bei Nennleistung)
  • kostengünstigere Lösung - wenn man die Anschaffungskosten für zwei Kessel, ihren Anschluss und Abzugeinrichtungen zusammenrechnet, kommt man zum Ergebnis, dass ein Kessel, zwar teurer, jedoch wirtschaftlich vorteilhafter ist.
  • kleine bebaute Fläche - im Gegensatz zu mehreren Kesseln
  • nur eine Esse und ein Rauchabzug
  • umweltfreundlicher Betrieb - bei allen Brennstoffarten
  • BAFA-förderfähig

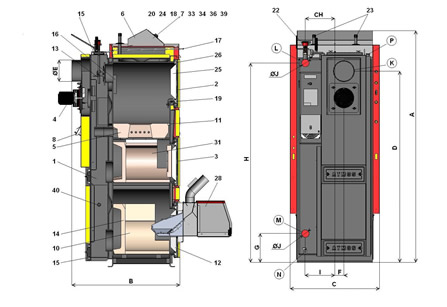

1. Kesselkörper
2. Beschickungstür - Holz
3. Aschetür - Holz
4. Abzugventilator
5. Feuerbeständiges Formstück - Düse
6. Bedienungstafel
7. Sicherheitsthermostat
8. Regelklappe
9. Feuerbeständiges Formstück - Kugelraumverlängerung - (Kombi)
10. Feuerbeständiges Formstück - Kugelraum - (Kombi)
11.Dichtung - Düsen - 12 x 12
12. Tür - für Pelettsbrenner
13. Anheizklappe
14. Feuerbeständiges Formstück - hintere Stirnseite vom Kugelraum - (Kombi)
15. Reinigungsdeckel
16. Abschirmung
17. Anheizklappengestänge
18. Thermometer
19. Heizraumabschirmung

20. Ein-/Aus-Schalter
22. Leistungsregler - Honeywell FR 124
23. Kühlschleife
24. Regelthermostat
25. Türfüllung - Sibral
26. Türdichtung
27. Keramik - Dach
28. Brenner für Pellets oder Heizöl
29. Feuerbeständiges Formstück - Kugelraum (D 15)
30. Feuerbeständiges Formstück - Kugelraumverkleidung (DC 15E)
31. Feuerbeständiges Formstück - Kugelraum - Holz
32. Feuerbeständiges Formstück - hintere Stirnseite vom Kugelraum - Holz
34. Sicherung (3,6 A)
35. Abgasthermostat
36. Ausschalter (Umschalter)
37. Endschalter mit Taster
39. Pumpenthermostat
40. Mess-Stelle für Abgasanalysator

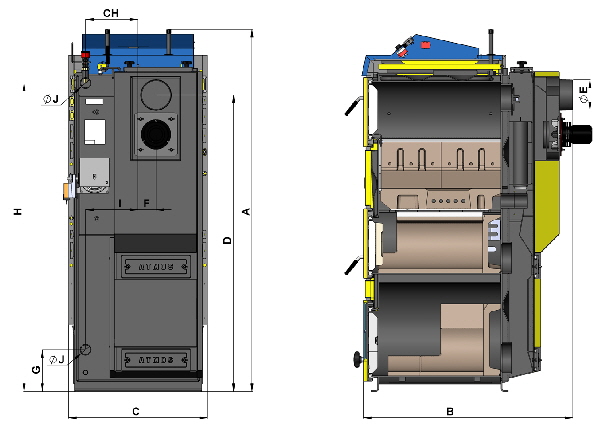

Atmos_GSP Masse

Abmessungen

DC 25SP

DC 32SP

DC 25GSP

DC 30GSP

A

1695

1772

1765

1765

B

957

957

1030

1030

C

643

678

680

680

D

1375

1448

1445

1445

E

150

150

150

150

F

65

70

87

87

G

207

183

204

204

H

1436

1505

1503

1503

CH

212

256

256

256

I

212

240

256

256

J

6/4"

6/4"

6/4"

6/4"

TECHNISCHE DATEN



DC 25SP (L)

DC 32SP (L)

DC 25 GSP (L)

DC 30 GSP (L)

Kesselleistung - Holz

kW

25

35

25

29,8

Kesselleistung - Pellets

kW

6 - 22

6 - 20

6 - 20

6 - 20

Kesselleistung - Heizöl

kW

15 - 30,5

15 - 30,5

15 - 30

15 - 30

Vorgeschriebener Kaminzug

Pa

23

24

18

20

Brennstoff - Holz

STÜCKHOLZ MIT FEUCHTE 12 - 20 % / HEIZWERT 15 - 18 MJ/kg, Ø 70 - 150 mm

Brennstoff - Pellets

DIN PLUS HOLZPELLETS Durchmesser 6 - 8 mm (WEISSE PELLETS)

Brennstoff - Heizöl

HEIZÖL EL MIT HEIZWERT 42 MJ/m3

Max. Holzlänge

mm

530

530

530

530

Nachfüllvolumen

dm3

100

140

125

125

Kesselgewicht

kg

535

579

659

656

Wasservolumen im Kessel

l

109

160

100

100

Brennertyp für Pellets

ATMOS A 25

Pelletsbehälter

Extern -  250, 500, 1000 Liter

Anschlussspannung

V/Hz

230 / 50

Elektrische Leistungsaufnahme - Start Pellets

W

572

572

572

572

Elektrische Leistungsaufnahme - Pelletsbetrieb

W

42

42

42

42

Wirkungsgrad - HOlZ/PELLETS/ÖL

%

85/88,2/91,2

86/88,2/91,2

90,5/90,2/90,1

90,8/90,2/90,1

Erfüllt 1. BimSchV Stufe

1

1

2

2

Bafa Förderfähig

nein

nein

ja

ja

Kesselklasse nach EN 303-5

4

4

5

5

Weitere Informationen zu den Kesseln:

Prospekt und Datenblatt

(Um diese Informationen betrachten zu können, benötigen Sie den Acrobat Reader von Adobe.
Dieses Programm können Sie kostenlos unter folgender Adresse downloaden: www.adobe.de)
