Komplett-Anlagen
mit Multistokern von KSM

tuxedo

Die KSM-Multistoker werden von der dänischen Firma KSM seit mehr als 20 Jahren entwickelt und gefertigt.
Sie zeichnen sich durch ihren unvergleichlich hohen Wirkungsgrad bei der Verbrennung von Biomasse aus.
Sie erfüllen die BImSchV für Pellets. Als Pelletsanlagen werden sie auch von der BAFA gefördert.

Die Standard-Komplett-Pakete umfassen:

Nennleistung:

13 kW

20 kW

38 kW

49 kW

75 kW

Kessel

KSM 175-13K

KSM 275-18K

KSM 375-35K

KSM 575-49K

KSM 775-75C

Silo

200 ltr

275 ltr

400 ltr

400 ltr

Fallschleuse



thermische Ablaufsicherung



Laddomat 21 (= Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil)

Laddomat 21-100



Schmutzfänger für Laddomat



Entlüfter für Laddomat



Rauchgasthermometer



Zugregler



Kesselsicherheitsgruppe



Kappenventil

Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)

1x 600 ltr

1x 800 ltr

1x 1250 ltr

1x 1500 ltr

1x 2500 ltr

Ausdehnungsgefäss

80 ltr

80 ltr

150 ltr

150 ltr

250 ltr

Preis
(inkl. 19% MwSt und Versand*)

11199,- Euro

11999,- Euro

13199,- Euro

13999,- Euro

18499,- Euro

BAFA-Förderung



3500,-
+ 1300,- Euro

3500,-
+ 1300,- Euro

3500,-
+ 1300,- Euro

3500,-
+ 1300,- Euro

*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)

Die Tuxedo-Komplett-Pakete umfassen:

Nennleistung:

11 kW

19 kW

35 kW

49 kW

75 kW

Kessel

KSM Tux 10K

KSM Tux 20K

KSM Tux 30K

KSM Tux 50 C-auto

KSM Tux 75 C-auto

Silo

200 ltr

275 ltr

400 ltr

Fallschleuse

Fallschleuse



thermische Ablaufsicherung



Laddomat 21 (= Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil)

Laddomat 21-100



Schmutzfänger für Laddomat



Entlüfter für Laddomat



Rauchgasthermometer



Zugregler



Kesselsicherheitsgruppe



Kappenventil

Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)

1x 600 ltr

1x 800 ltr

1x 1250 ltr

1x 1500 ltr

1x 2500 ltr

Ausdehnungsgefäss

80 ltr

80 ltr

150 ltr

150 ltr

250 ltr

Preis
(inkl. 19% MwSt und Versand*)

12199,- Euro

13199,- Euro

14399,- Euro

17399,- Euro

20599,- Euro

*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)

Die Tuxedo-Anlagen sind gegenwärtig für die BAFA auf dem Prüfstand und werden in Kürze als förderfähig bei der BAFA erscheinen.

Die hier aufgeführten Kompakt-Anlagen sind mit Brennerschubboden und automatischer Ascheaustragung, elektronisch logistischer Lambda-Steuerung und Rückbrandsicherung ausgerüstet.
Sie können mit allen rieselfähigen oder pelletierten Brennmaterialien (Holzpellets, Strohpellets, Getreide, Miscanthus, Rapskuchen, Nussschalen, Olivenkerne, Sägemehl, Samendreschabfälle, kl. Hackschnitzel, Kohle, Koks etc.) und mit Stückholz betrieben werden. Der Wechsel oder das Vermischen einzelner Brennstoffe ist ohne Umstellungen am Brenner möglich.
Die Leistungsangaben gelten für Holzpellets.
Bei einigen Brennstoffen sind zusätzliche Massnahmen erforderlich, um Abgaswerte oder andere Normen einzuhalten. Für Holzpellets ist die Einhaltung der BimSchV zertifiziert.

Darüber hinaus können sie mit einer Fallschleuse, sowie mit einer Schleuse und stärkeren Schnecke für Holzhackschnitzel ausgestattet werden (FX-Ausführung). Die FX-Ausführung kann mit bis zu 6 m³ fassenden Silos ausgerüstet werden.
Weiterhin ist eine Heissluftzündpistole für automatische Zündung erhältlich, sowie ein zusätzliches Gebläse für die optimierte Stückholzverbrennung.

Der Aufpreis für die FX-Ausführung komplett mit einem 1 m³ Silo beträgt (für die Anlagen unter 49 kW) jeweils: 4000,- Euro (inkl. 19% MwSt.)

Weitere Leistungsklassen sind 98 kW, 125, 145, 190, 240, 290, 360, 500, 750 und 1000 kW bei den Standard-Kesseln, und 95 und 125 kW bei den Tuxedos.

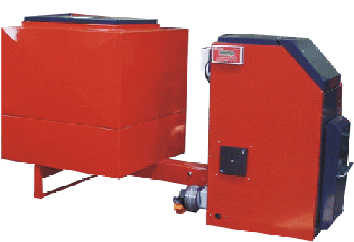

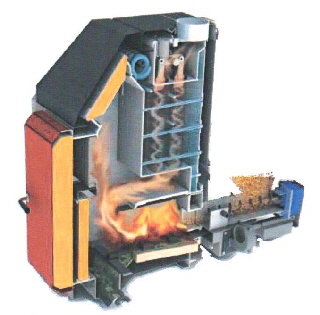

Multistoker von KSM

KSM-Multistoker sind eine komplette Einheit zum Betrieb mit Holzpellets, Getreide, alternativen Pellets, Samendreschabfällen, Sägemehl, Obstkernen, Nussschalen, Miscanthus, Kohle, Koks, kleinen Hackschnitzeln sowie Scheitholz (bis zu 80cm Länge).
Sie sind mit einer kräftigen Schnecke versehen (Durchmesser 90 mm, 8 mm dicke Windungen, Motorleistung 0,5 PS) und werden mit der gesetzlich vorgeschriebenen Sprinkleranlage geliefert. Sie sind mit einer modulierenden Sauerstoffsteuerung (Lambdasteuerung) ausgestattet.

KSM-Multistoker zeichnen sich durch den höchsten Wirkungsgrad bei Getreideverbrennung aus: 92%.
Sie werden mit digitaler Steuerung zur Regelung von Brennstoffzufuhr und Luft geliefert.

Wirkungsgrad im Volllastbetrieb: 94,5%

Modulierender Betrieb bis auf 20% Leistung.

Schubboden bzw. bewegliche Brennerroste transportieren die Glut, die Asche und auch Schlacken weiter.

KSM-Multistoker erfüllen die BImSchV für Pellets.

Typen von KSM-Multistokern:

Typ K: Kompakte Einheit für Pellets, Getreide etc. mit kleinem integrierten Silo.

Typ C-auto: Serie von Stokern für Pellets, Getreide etc., die für die direkte Kupplung an eine bauseitige Schnecke vorbereitet sind. Sie werden komplett mit Feuerklappe und Steuerung für externe Schnecke geliefert (Schleuse).

Typ F-auto: Serie von Stokern, die speziell für die Verwendung von Hackschnitzeln bis zu einer Grösse von G50 entwickelt worden sind. Sie sind für die direkte Kupplung an eine bauseitige Schnecke vorbereitet und werden komplett mit Feuerklappe und Steuerung für externe Schnecke geliefert (Schleuse).

Typ FX: Speziell für die Verwendung von Hackschnitzeln bis G50 entwickelt. Sie sind mit einer sehr kräftigen Schnecke versehen (Durchmesser 140 mm, 8 mm dicke Windungen, Motorleistung 1,25 PS).
 Im Behälterboden ist ein kräftiges Rührgerät montiert, um zu vermeiden, dass sich im Brennmittel Brücken bilden.
Selbstverständlich können die gewöhnlichen Brennmitteltypen ebenso verwendet werden.

Grösseres Puffervolumen ist vor allem dann nötig, wenn viel mit Scheitholz gefeuert werden soll. Ansonsten können die Kessel sehr gut auch mit kleinem Puffervolumen betrieben werden.

KSM-Multistoker K/C/F/FX

175-13

275-18

375-35

575-50

775-75

975-95

1275-125

Nennleistung

13 kW

20 kW

38 kW

49 kW

75 kW

98 kW

125 kW

Vor-/Rücklaufstutzen

1"

1"

1"

11/4"

11/4"

1 1/2"

1 1/2"

Abgasstutzen

133mm

155mm Ii./re.

187mm oben

187mm oben

187mm oben

187mm oben

187mm oben

Wasserinhalt

80 ltr.

100 Itr.

135 Itr.

170 Itr.

200 Itr.

290 Itr.

290 Itr.

Max. Festholzlänge

40 cm

60 cm

80 cm

80 cm

80 cm

80 cm

80 cm

Prüf-/Betriebsdruck

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

Wirkungsgrad Voll-/Teillast

> 90 %

92,3 / 88,7 %

91,0 / 93,0 %

92,4 / 94,5 %

92,3 / 94,0

92,3 / 94,0 %

92,3 / 94,0

Abgastemperatur

120° C

120° C

147° C

144° C

148° C

149° C

157° C

Schornsteinzug



12 Pa

10 Pa

10 Pa

15 Pa

19 Pa

19 Pa

Abgasmassenstrom Vollast



43,0 kg/h

78 kg/h

105,5 kg/h

154 kg/h

191,7 kg/h

239,6 kg/h

CO-Emissionen Voll-/Teillast'

< 100 ppm

27/194 mg/m3

113/235 mg/m3

77/180 mg/m3

89/160 mg/m3

53/57 mg/m3

72/64 mg/m3

Eigengewicht

350 kg

415 kg

500 kg

680 kg

910 kg

1100 kg

1250 kg

Kesselbreite

620 mm

620 mm

620 mm

825 mm

825 mm

825 mm

825 mm

Kessellänge (ohne Anbau)

780 mm

830 mm

1050 mm

1030 mm

1140 mm

1290 mm

1290 mm

Kesselhöhe

1140 mm

1440 mm

1550 mm

1580 mm

1580 mm

1750 mm

1750 mm

Totallänge C Auto

1400 mm

1550 mm

1750 mm

1850 mm

1950 mm

2150 mm

2150 mm

Totallänge F Auto

1700 mm

1850 mm

2050 mm

2050 mm

2150 mm

2350 mm

2350 mm

KSM-Silos (FX-Ausführung)

1 m³

2 m³

4 m³

6 m³

Silo-Breite

1070 mm

1915 mm

2420 mm

2950 mm

Silo-Tiefe

995 mm

995 mm

1325 mm

1250 mm

Silo-Höhe

1560 mm

1560 mm

1840 mm

2150 mm

Kanal-/Schneckenlänge

750 - 4800 mm

Wir bieten die KSM-Anlagen auch als Containerheizanlagen:
Anschlussfertige Komplettanlagen
im Übersee-Container mit bis zu 25 m³ Brennstofflager, hydraulischem Schubboden, Schornstein, Verrohrung und allem Zubehör: Angebot auf Anfrage.

Tuxedo von KSM

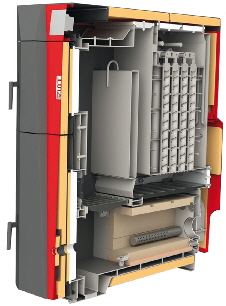

tuxedo_schnitt

Der Tuxedo ist eine Weiterentwicklung der bewährten KSM-Multistoker-Kessel mit denselben technischen Eigenschaften, aber einer modernen Verkleidung und einigen zusätzlichen Details:
- moderne Displaysteuerung
- automatische Wärmetauscher-Reinigung

Für Sie gelten dieselben Angaben wie für die KSM-Multistoker (s. oben)

KSM-Tuxedo K/C/F/FX

Tux 10

Tux 20

Tux 30

Tux 50

Tux 75

Tux 100

Tux 125

Nennleistung

13 kW

20 kW

38 kW

49 kW

75 kW

98 kW

125 kW

Vor-/Rücklaufstutzen

1"

1"

1"

1 1/4"

1 1/4"

1 1/2"

1 1/2"

Abgasstutzen

130mm

150mm Ii./re.

180mm li./re.

180mm li./re.

180mm li./re.

180mm li./re.

180mm li./re.

Wasserinhalt

90 ltr.

110 Itr.

145 Itr.

180 Itr.

210 Itr.

290 Itr.

290 Itr.

Max. Festholzlänge

40 cm

60 cm

80 cm

80 cm

80 cm

80 cm

80 cm

Prüf-/Betriebsdruck

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

4,0/1,5-2,5 bar

Wirkungsgrad Voll-/Teillast

92 / 84 %

92 / 90 %

92 / 92 %

92 / 95 %

92 / 94 %

92 / 94 %

92 / 92 %

Abgastemperatur

120° C

120° C

147° C

144° C

148° C

149° C

152° C

CO-Emissionen Voll-/Teillast'

89/378 ppm

30/214 ppm

17/371 ppm

85/198 ppm

89/160 ppm

73/79 ppm

126/86 ppm

Eigengewicht

350 kg

415 kg

500 kg

680 kg

910 kg

1100 kg

1250 kg

Kesselbreite

690 mm

690 mm

690 mm

920 mm

920 mm

920 mm

920 mm

Kessellänge (ohne Anbau)

900 mm

970 mm

1040 mm

1400 mm

1490 mm

1550 mm

1550 mm

Kesselhöhe

1250 mm

1450 mm

1450 mm

1650 mm

1650 mm

1650 mm

1650 mm

Totallänge C Auto

1400 mm

1470 mm

1540 mm

2150 mm

2240 mm

2300 mm

2300 mm

Totallänge F Auto

1700 mm

1770 mm

1840 mm

2150 mm

2240 mm

2300 mm

2300 mm

KSM-Silos (FX-Ausführung)

1 m³

2 m³

4 m³

6 m³

Silo-Breite

1070 mm

1915 mm

2420 mm

2950 mm

Silo-Tiefe

995 mm

995 mm

1325 mm

1250 mm

Silo-Höhe

1560 mm

1560 mm

1840 mm

2150 mm

Kanal-/Schneckenlänge

750 - 4800 mm

Sie brauchen einen anderen Kessel?

Kein Problem! Wir haben eine grosse Auswahl zu bieten.
