DP-Serie

PX-Serie

Komplett-Anlagen
mit Pellet-Kesseln von Atmos

atmos facelift
atmos P80_pneumat. Reinigung

Neben reinen Pelletskesseln stellt Atmos auch Pelletskesseln mit Ersatzbrennstoff Holz her.

Die Fa. Atmos ist ein traditionsreiches Familienunternehmen aus Tschechien mit einer Firmengeschichte seit 1935, dessen hochqualitative Produkte in ganz Europa vertrieben werden. In Deutschland werden sie auch unter den Namen Buderus, Sieger, Wolf oder DeDietrich angeboten. Der einzige Unterschied besteht dabei in der Farbe und im Preis.

Diese Komplett-Pakete umfassen:

Nennleistung:

14 kW

19,5 kW

24 kW

80 kW

Kessel

P 14

P 21

P 25

P 80



Laddomat 21 (= Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil (für Schwerkraftzirkulation zwischen Heizkessel und Pufferspeicher bei Ausfall der Pumpe))

Laddomat 21-100



Schmutzfänger für Laddomat



Entlüfter für Laddomat





Rauchgasthermometer



Zugregler



Kesselsicherheitsgruppe



Kappenventil



1x Pelletbrenner Atmos A 25

1x Atmos A 85
inkl. pneumatischer Brennerreinigung



Fühlerset für Pufferhalteschaltung

Fühlerset für Pufferhalteschaltung



1x Förderschnecke geradläufig, 1,5 m

1x Förderschnecke geradläufig, 1,7 m

Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)

1x 500 ltr

1x 800 ltr

1x 800 ltr

3x 800 ltr

Ausdehnungsgefäss

50 ltr

80 ltr

80 ltr

250 ltr

Preis
(inkl. 19% MwSt und Versand*)

4339,- Euro

4529,- Euro

4799,- Euro

13449,- Euro

Aufpreis Facelift (s. oben rechts)

250,- Euro

250,- Euro





BAFA-Förderung

3500,-
+ 1300,- Euro

3500,-
+ 1300,- Euro

3500,-
+ 1300,- Euro

6400,-
+ 1300,- Euro

*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)

Optionales Zubehör (auch nachrüstbar):

  • Automatische Ascheaustragung des Kessels mit Zusatzaschenkasten (28, 68 oder 135 ltr)
  • Druckluftreinigung des Brenners
  • Pelletbehälter (250, 500 oder 1000 ltr)
  • Sacksilo
  • Pellets-Saugvorrichtung (als Aufsatz auf die Vorratsbehälter)

zur Lagerung der Pellets s. hier.

Eine vollständige Betriebsanleitung mit Garantieheft und einer Skizze mit einem Vorschlag für den Anschluss wird mitgeliefert.
Gängige Ersatzteile haben wir ständig auf Lager.

Pellet-Kessel von Atmos

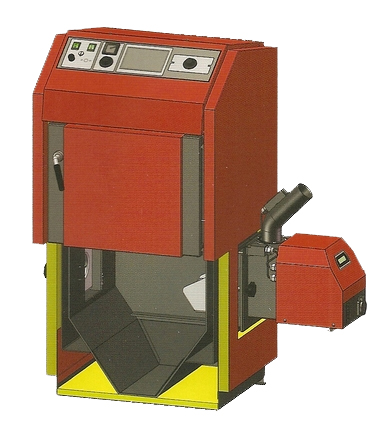

Die Kessel sind so gebaut, dass auf der linken oder rechten Seite in den als Wärmeaustauscher arbeitenden Kessel der  Brenner Atmos A 25 oder A 45 eingebaut ist, der mittels einer Förderschnecke Pellets aus einem Vorratsbehälter oder Silo entnimmt. Der Brennstoffbehälter ist neben dem Kessel oder im Nebenraum aufgebaut und kann von beliebiger Größe sein.

A

Behälter

B

Kessel

C

Förderer

D

Zuführungsschlauch für Pellets

E

Brenner

Der Brenner selbst arbeitet wie folgt: Wenn der Brenner zum Start aufgefordert wird, d.h. wenn Heizbedarf besteht, schüttet der Förderer die Pellets in die Brennerkammer ein und zündet diese mittels einer Glühspirale selbst an. Nach ausreichender Pelletsaufbrennung fährt der Brenner in die eingestellte Leistung, in welcher er bleibt, bis der Wärmebedarf gedeckt ist. Danach wird der Brenner abgeschaltet und die Pellets brennen in der Brennerkammer aus. Der ganze Zyklus wird je nach weiterem Bedarf wiederholt. Die Kesselleistung und weitere Brennerfunktionen werden durch elektronische Regelung gesteuert, die ermöglicht, den Kesselgang den konkreten Bedingungen des ganzen Systems anzupassen. Die Brennstoffbeschickung, Reinigung der Verbrennungskammer des Brenners und die Ascheentnahme erfolgt einmal in 1-14 Tagen je nach Pelletsqualität.

Die Pelletsbrenner Atmos A 25 und A 45 verfügen über 2 Glühspiralen für die automatische Zündung, und haben eine einfach zu bedienende Regelung.

Die Anforderung des Pelletsbrenners kann wahlweise durch einen Kesseltemperaturfühler oder 2 Temperaturfühler im Pufferspeicher oder über eine externe Regelung erfolgen.

atmos P schnitt

1. Kesselkörper
2. Reinigungstür
3. Aschenkasten
4. Steuertafel
5. Kühlschirm des Rahmens
6. Türfüllung - Sibral groß
7. Türdichtung 18 x 18 mm
8. Verschluss
9. Ziermutter
10. Deckel der Öffnung für den Brenner + Isolierung
11. Reinigungsdeckel des Rauchabzugs

12. Bremsventil
13. Kühlschirm der Feuerkammer aus Edelstahl
14. Blindflansch zum Einbau einer automatischen Entaschung
15. Thermometer
16. Hauptschalter
17. Regelungs-(Kessel-)Thermostat
18. Thermostat für Pumpe
19. Sicherheitsthermostat
20. Sicherung
21. Doppel-Trennschalter für automatische Entaschung und Pelletbrenner

Abmessungen

TYP

P14 , P21

P25

P31

A

1207

1207

1307

B

768

868

868

C

620

620

620

D

801

801

901

E

152

152

152

G

215

215

215

H

934

934

1034

CH

221

221

221

I

221

221

221

J

6/4"

6/4"

6/4"

TECHNISCHE DATEN



P  14

P  21

P  25

Kesselleistung

kW

4 - 14

4 - 19,5

7 - 24

Kesselgewicht

kg

225

226

248

Brennstoff



hochwertige Pellets mit Durchmesser von 6-8 mm
mit einem Heizwert von 15-18 MJ.kg

Wasserinhalt im Kessel

l

56

56

62

Typ des Pelettsbrenners



ATMOS A 25

Anschlussspannung

V/Hz

230 / 50

Kesselleistungsaufnahme beim Start

W

522

522

522

Kesselleistungsaufnahme während des Betriebes

W

42

42

42

Abgastemp. bei Nennwärmeleistung

°C

127

147

151

Abgasmassestrom bei Nennwärmeleistung

kg/s

0,011

0,015

0,018

Erforderlicher Schornsteinzug

Pa

16

18

22

Wirkungsgrad

%

90,3

90,2

90,2

Kesselklasse



5

5

5

Eco Label



A+

A+

A+

Weitere Informationen zu den Kesseln:

Prospekt und Datenblatt

(Um diese Informationen betrachten zu können, benötigen Sie den Acrobat Reader von Adobe.
Dieses Programm können Sie kostenlos unter folgender Adresse downloaden: www.adobe.de)



Sie brauchen einen anderen Kessel?

Kein Problem! Wir haben eine grosse Auswahl zu bieten.
